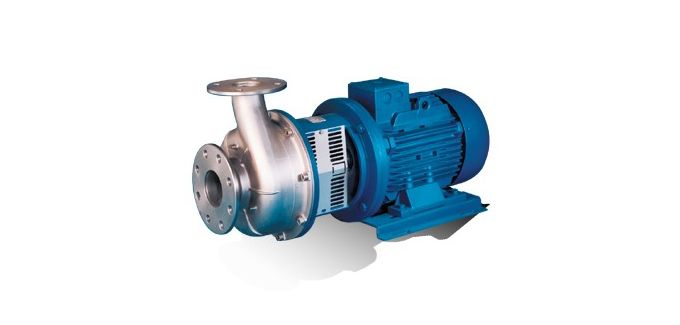

Види та особливості відцентрових насосів

Основу конструкції відцентрового насоса становить колесо з лопатями, яке встановлено на валу в спіральному корпусі. Принцип роботи відцентрового насоса ґрунтується на дії відцентрової сили. Надходить рідина у робоче колесо в осьовому напрямку. Обертання колеса сприяє тому, щоб рідина притискалася до стінки корпусу, після чого виштовхувалася в нагнітальні отвір. Тиск на вході в насос падає, а в робочому колесі на рідину виявляється більший тиск. Особливістю відцентрового насоса є те, що рідина подається безперервно.

Насоси даного типу мають ряд переваг, завдяки чому набули широкого поширення. При простоті апарату і його доступною ціною, вона володіє рядом плюсів: автоматизація управління, велика висота всмоктування, високий ККД (в межах 0,6-0,8) і висока надійність.

Серед недоліків відцентрових насосів числяться: нестабільна подача, яка змінюється в залежності від опору мережі; необхідність заливати водою відцентровий насос при його пуску, в разі, коли рівень рідини не досягає вхідного патрубка.

Одноступінчаті горизонтальні консольні насоси.

Придбання такого назви консольні насоси зобов’язані особливостям своєї конструкції – а саме способом закріплення робочого колеса на кінці валу. В даному випадку вал працює як консоль на проміжку від колеса до переднього підшипника. Кріплення насоса здійснюється на фундаментної плити, де він з’єднаний з електродвигуном.

Призначені одноступінчасті горизонтальні консольні насоси для перекачки чистих рідин, фізичні і хімічні характеристики яких близькі до показників води. А це означає, що щільність рідини і хімічна активність повинні бути на низькому рівні.

Багатоступінчасті горизонтальні насоси

Такі насоси мають не одне робоче колесо на загальному валу. Робота багатоступінчастого горизонтального насоса подібна роботі декількох однотипних насосів з послідовним з’єднанням.

Завдання багатоступінчастого горизонтального насоса – створення великого напору при щодо малих подачах. Дані насоси розвивають натиск приблизно дорівнює сумі напорів, що розвиваються окремо кожним колесом.

Фекальні відцентрові насоси

Призначення фекальних насосів полягає в перекачуванні забруднених механічними домішками рідин, які знаходяться в підвішеному стані. Підведення рідини здійснюється в осьовому напрямку. Розрізняють горизонтальні і вертикальні фекальні відцентрові насоси.

Фекальні насоси відрізняються малою кількістю лопатей (від 2 до 3), а також наявністю в робочому колесі і корпусі спеціальних лючков, за допомогою яких проводиться чистка і огляд насоса.

Піскові насоси й землесоси

Піскові насоси й землесоси використовуються для перекачування промислових стічних вод зі значним вмістом механічних домішок, гідросумішей і пульп. Насоси цього типу перекачують гідросуміші, об’ємна маса яких досягає 3 кг / л.

Відцентрові насоси свердловин

Свердловинні насоси діляться на напівзаглибні і заглибні.

Напівзаглибний насосний агрегат складається з багатоступінчастого насосу, напірного трубопроводу і електродвигуна з опорним вузлом. Обертання вала насоса відбувається в гумових або лігнофолевих підшипниках, які розташовані в хрестовинах всередині напірної труби. Секції вала з’єднані один з одним муфтами з лівою різьбою. Охороняє шийки вала від корозії і підвищує зносостійкість хромоване напилення. Для запобігання руху вала в протилежному напрямку передбачена система контрреверса. Робочі колеса бувають як відкриті, так і закриті. Насоси з відкритими колесами мають перевагу – вони менш чутливі до домішок у воді, до нестачі відноситься зниження к. П. Д., В порівнянні з насосами з закритими колесами. Напірний трубопровід полупогружной насоса складається з окремих секцій.

Напівзаглибні насоси відрізняються зручністю обслуговування електродвигуна. Серед недоліків – їх установка вимагає особливих умов – вертикальність і прямолінійність свердловин, значна металоємність і трудомісткість монтажу.

Погружной насосний агрегат включає погружной електродвигун і багатоступінчастий погружной насос. Насосний агрегат занурюється в обсадних труб і кріпиться до напірного трубопроводу за допомогою муфти. Через напірний трубопровід вага насоса передається на опорну плиту. Напірний трубопровід складається з окремих секцій. Харчування електродвигуна здійснюється за допомогою кабелю, прикріпленого хомутами до напірного трубопроводу. Управління насосним агрегатом проводиться зі станції автоматичного управління.

На відміну від напівзаглибних насосних агрегатів, заглибні мають незначну металлоемкостью, їх установка можлива в викривлених свердловинах, а монтаж і демонтаж значно простіше. Недоліком є ​​висока чутливість до присутності у воді піску.
