Кулачкові насоси

Кулачкові насоси Vaterpass — роторні об’ємні насоси для делікатного перекачування харчових, косметичних, фармацевтичних і хімічних продуктів будь-якої в’язкості, зокрема з цілими включеннями: шматочками фруктів, ягодами, горіхами, сирним зерном. Подача — до 160 м³/год, тиск — до 30 бар, в’язкість — до 1 000 000 сП, температура продукту — від −10 до +180 °C. Проточна частина — з нержавіючої сталі AISI 316L, насоси миються без розбирання (CIP/SIP). У каталозі дві лінійки: гігієнічні кулачкові насоси PL (завод Petroland, Туреччина) та роторно-плунжерні ZP (завод JEC, Південна Корея).

Принцип роботи кулачкового насоса

Два ротори з кулачками обертаються назустріч один одному в корпусі у формі «вісімки». Їх синхронно обертають шестерні в редукторі, тому кулачки не торкаються ні один одного, ні стінок корпусу. Там, де кулачки розходяться, біля вхідного патрубка відкривається порожнина, і продукт засмоктується в насос. Далі він переноситься в порожнинах між кулачками і стінкою корпусу до виходу, де кулачки знову сходяться й витісняють його в лінію. Продукт рухається великими порціями з низькою швидкістю, тому не збивається, не розшаровується і зберігає цілі шматочки.

• Ротор під продукт — одно- й двокрилі ротори для великих включень і найделікатніших продуктів, трикулачкові — для рівномірної подачі, багатокулачкові — для мінімальної пульсації.
• Реверс — при зміні напрямку обертання насос качає у зворотний бік без втрати подачі: один насос і наповнює, і спорожнює ємність.

Конструкція кулачкового насоса Vaterpass

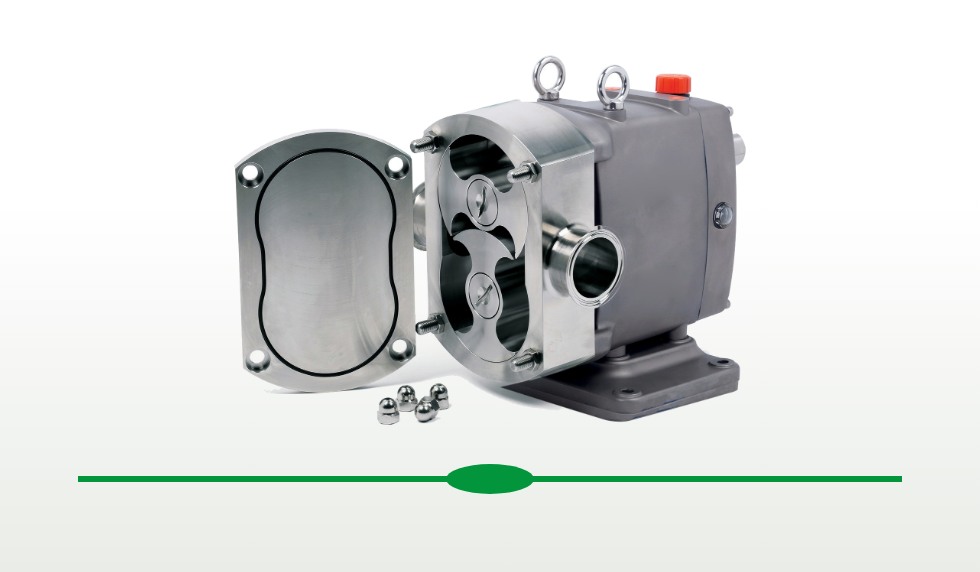

1. Корпус ротора — нержавіюча сталь AISI 316; патрубки відлиті разом із корпусом, без зварних швів і застійних зон.
2. Ротори — AISI 316L; одно-, двокрилі, трикулачкові або багатокулачкові; зазори підбирають під в’язкість продукту.
3. Гвинт ротора — фіксує ротор на валу; ущільнений кільцем, тож продукт не затікає в різьбу.
4. Передня кришка — знімається без демонтажу насоса з трубопроводу: ротори й торцеві ущільнення доступні одразу; на замовлення — із сорочкою обігріву.
5. Ущільнювальне кільце кришки — EPDM, FKM (Viton), NBR або PTFE залежно від продукту й мийних розчинів.
6. Патрубки — DIN 11851, SMS, Tri-clamp або фланці; горизонтально чи вертикально.
7. Редуктор — синхронізуючі шестерні й підшипники в олійній ванні; шестерні передають обертання на другий ротор і не дають кулачкам торкнутися.
8. Вал приводу — з’єднується з мотор-редуктором через муфту; вал можна розташувати знизу або зверху.

Серії та виконання

• PL — гігієнічні кулачкові насоси — 7 типорозмірів PL 125–PL 3100, патрубки DN25–DN100, до 52 м³/год і 20 бар; харчова, молочна, кондитерська, фармацевтична й косметична промисловість.

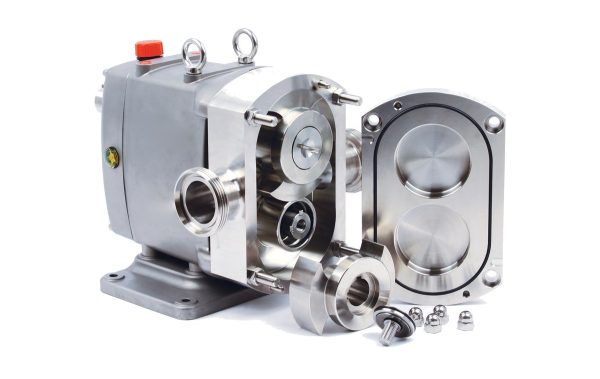

• ZP — роторно-плунжерні насоси — для високого тиску й густих продуктів; підшипники поза зоною продукту, посилений вал з нержавіючої сталі, CIP-мийка.

Опції

• Сорочки обігріву або охолодження на передній кришці й корпусі ротора.
• Подвійне торцеве ущільнення з промиванням водою або парою.
• Запобіжний by-pass клапан від перевищення тиску.
• Прямокутний вхідний патрубок для дуже в’язких продуктів.
• Вертикальні патрубки, вал зверху або знизу.
• Полірування проточної частини до Ra 0,4 мкм.
• Вибухозахищене виконання.

Переваги

• Делікатне перекачування — шматочки фруктів, сирне зерно й збиті маси лишаються цілими.
• Будь-яка в’язкість — від рідких сиропів до густих паст, мас і фаршу.
• Гігієна — без застійних зон, мийка CIP і стерилізація парою SIP без розбирання.
• Швидкий сервіс — кришка, ротори й ущільнення знімаються спереду, насос лишається на трубопроводі.
• Довгий ресурс — ротори не торкаються, тому в насосі майже немає деталей, що зношуються.

Де застосовують

Харчова промисловість (соуси, кетчуп, майонез, джеми й начинки зі шматочками фруктів, фарш, тісто), кондитерське виробництво (шоколадні маси з включеннями, збиті маси, начинки, карамель, сиропи), молочна галузь (сир і сирне зерно, йогурт, вершки, масло), напої (соки з м’якоттю, концентрати, пиво), косметика й фармацевтика (креми, гелі, шампуні, мазі), хімія (клеї, смоли, полімери, фарби). Детальніше — у статтях «Насоси для кондитерської промисловості» і «Кулачковий насос для шоколаду».

Як підібрати кулачковий насос

Повідомте назву продукту, його в’язкість і температуру, розмір включень, потрібну подачу (м³/год) і тиск, вимоги до мийки (CIP/SIP), тип приєднань і бажаний привід. Інженери Vaterpass підберуть серію, типорозмір, тип ротора, частоту обертання, ущільнення й обігрів.

Часті запитання

Кулачковий чи шестеренний насос?

Кулачковий — для харчових і гігієнічних ліній: ротори не торкаються, продукти зі шматочками й збиті маси не руйнуються, насос легко миється. Шестеренний — для чистих в’язких рідин без включень (олії, патока, шоколад, бітум), коли потрібен вищий тиск. Детальніше — у статті про шестеренні насоси для шоколаду.

Чи можна запускати насос насухо?

Ротори не торкаються, тож короткий сухий хід їм не шкодить, але торцеві ущільнення без рідини перегріваються. Для режимів із сухим ходом ставлять подвійне ущільнення з промиванням.

Чи можна мити насос без розбирання?

Так. Насоси розраховані на мийку CIP і стерилізацію парою SIP; для огляду достатньо зняти передню кришку.

Чи пульсує подача?

Невелика пульсація є. Трикулачкові й багатокулачкові ротори зменшують її, тому демпфер пульсацій зазвичай не потрібен.

ТОВ «Ватерпасс» — ексклюзивний постачальник кулачкових насосів Petroland і JEC в Україні. На ринку з 2008 року: підбір під ваш продукт, оригінальні запчастини, сервіс у Києві.
