Шестеренні насоси внутрішнього зачеплення PD для в’язких рідин
Внутрішнє зачеплення, з кронштейном: до 390 м³/год, до 14 бар — бітум, шоколад, мазут, смоли.
Інженер підбере модель і виконання під вашу рідину та умови роботи.
Шестеренні насоси внутрішнього зачеплення Vaterpass PD
Об’ємні самовсмоктувальні насоси турецького заводу Petroland для чистих рідин будь-якої в’язкості — від дизельного палива й розчинників до бітуму, шоколаду, патоки й смол (1–450 000 сСт). Ротор із внутрішніми зубцями обертає проміжну шестерню на нерухомому пальці, серп розділяє потік, і рідина рівномірно переноситься від всмоктування до нагнітання. Лише дві рухомі деталі, реверс без втрати подачі, самовсмоктування до 720 мбар. На сайті — стандартне виконання з кронштейном: 19 типорозмірів від B до ZL, до 390 м³/год і 14 бар.
Модельний ряд
| Модель | Патрубки | Приєднання | Оберти до, об/хв | Подача до, м³/год | Тиск до, бар |
|---|---|---|---|---|---|

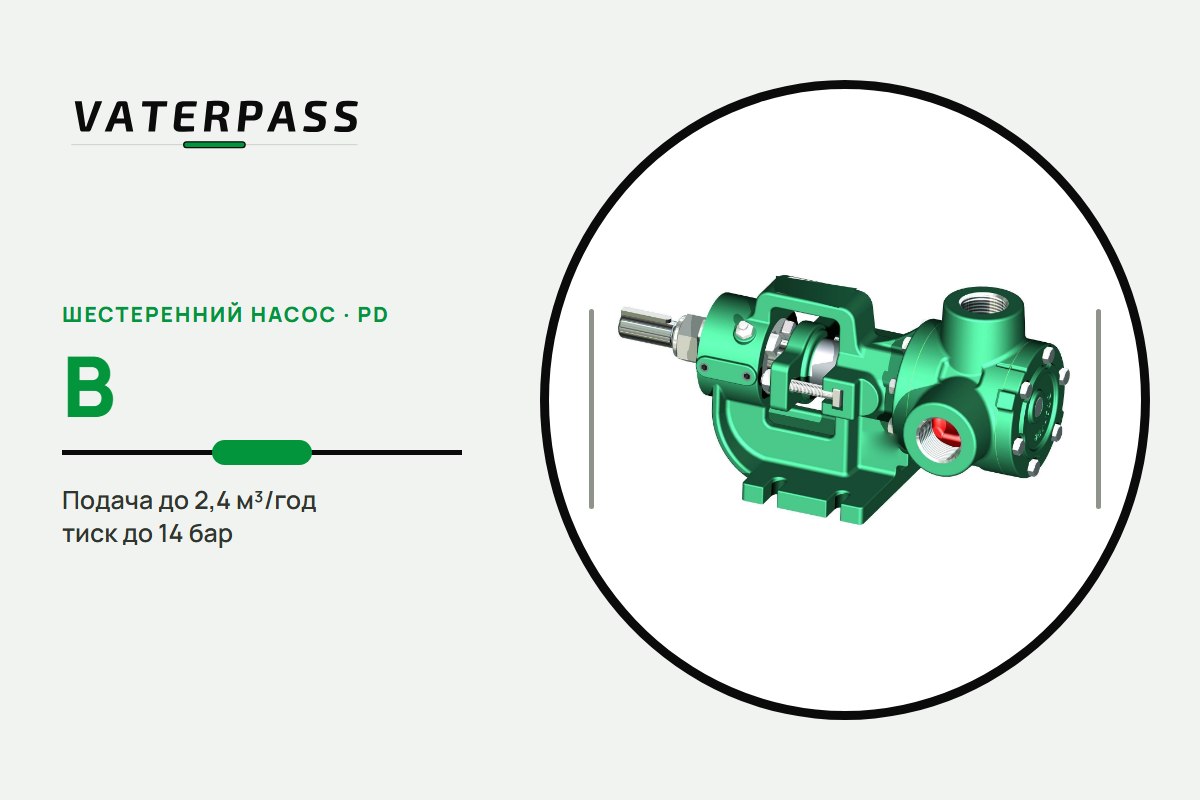

| B | 1″ (DN25) | різьба | 1 750 | 2,4 | 14 |

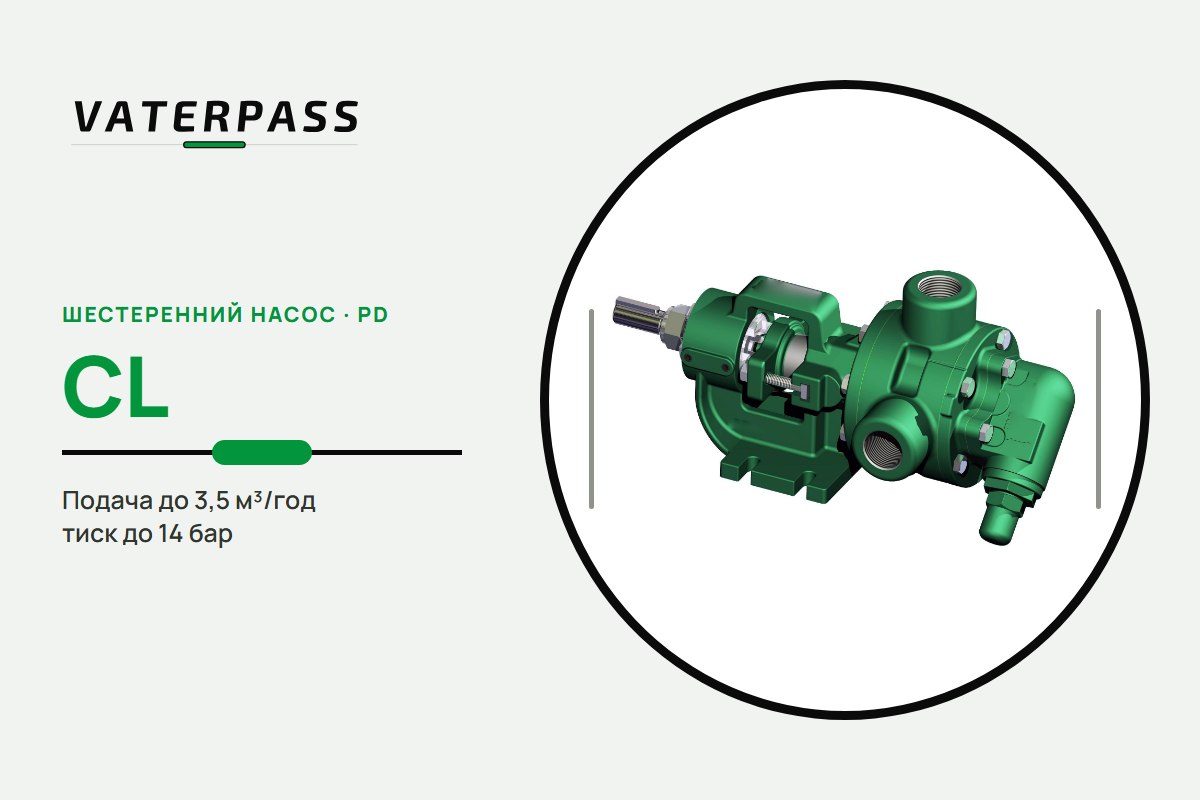

| CL | 1″ (DN25) | різьба | 1 750 | 3,5 | 14 |

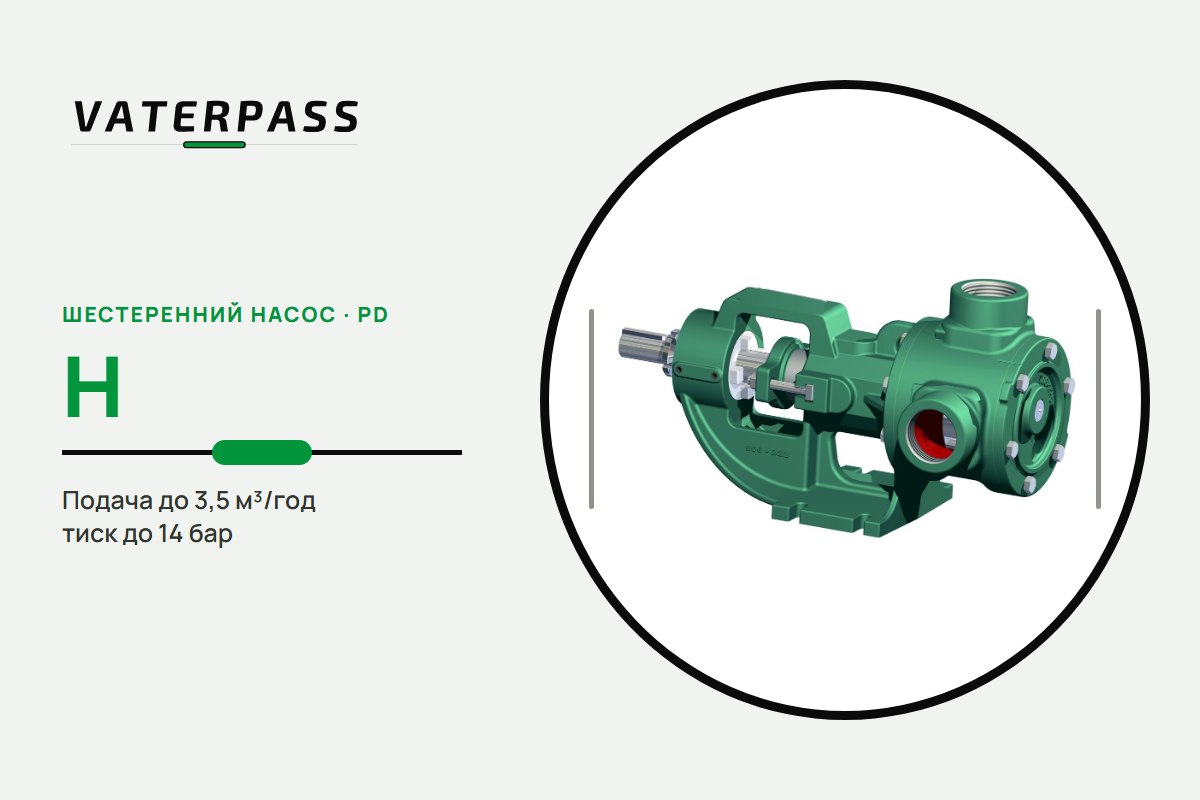

| H | 1 1/2″ (DN40) | різьба / фланці | 1 750 | 3,5 | 14 |

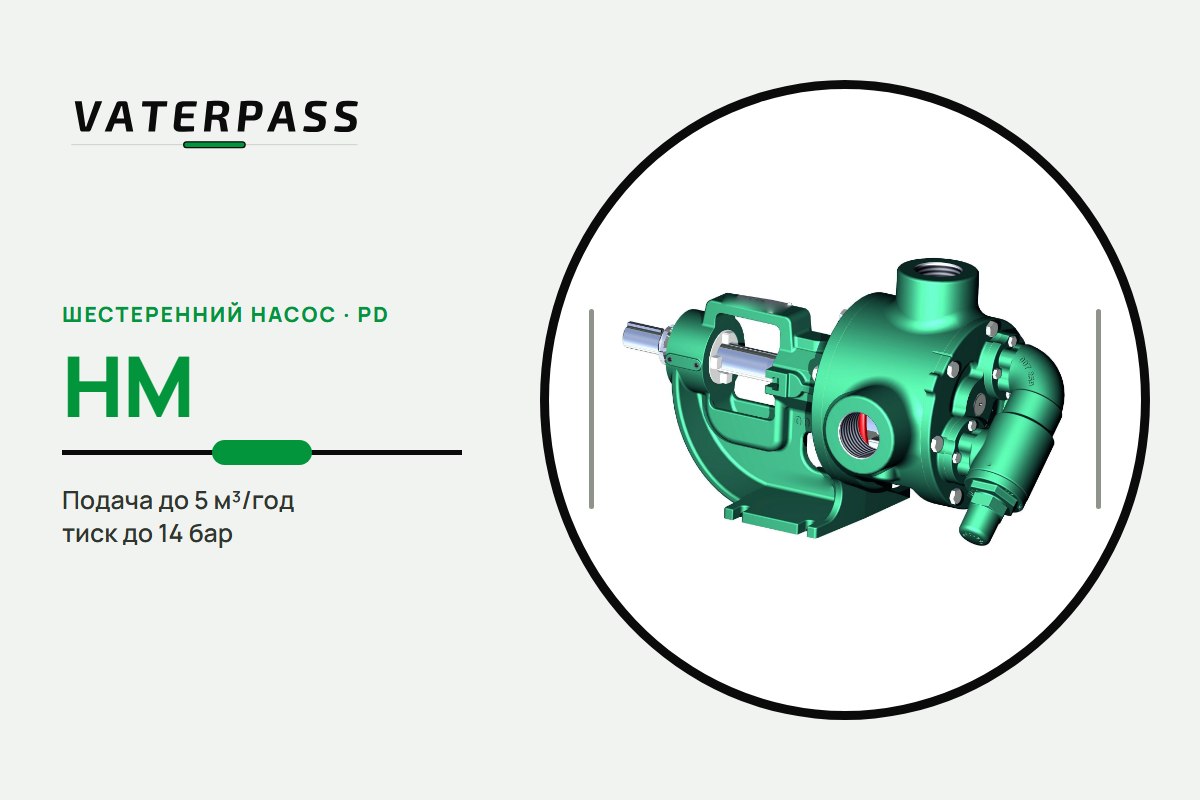

| HM | 1 1/2″ (DN40) | різьба / фланці | 1 750 | 5 | 14 |

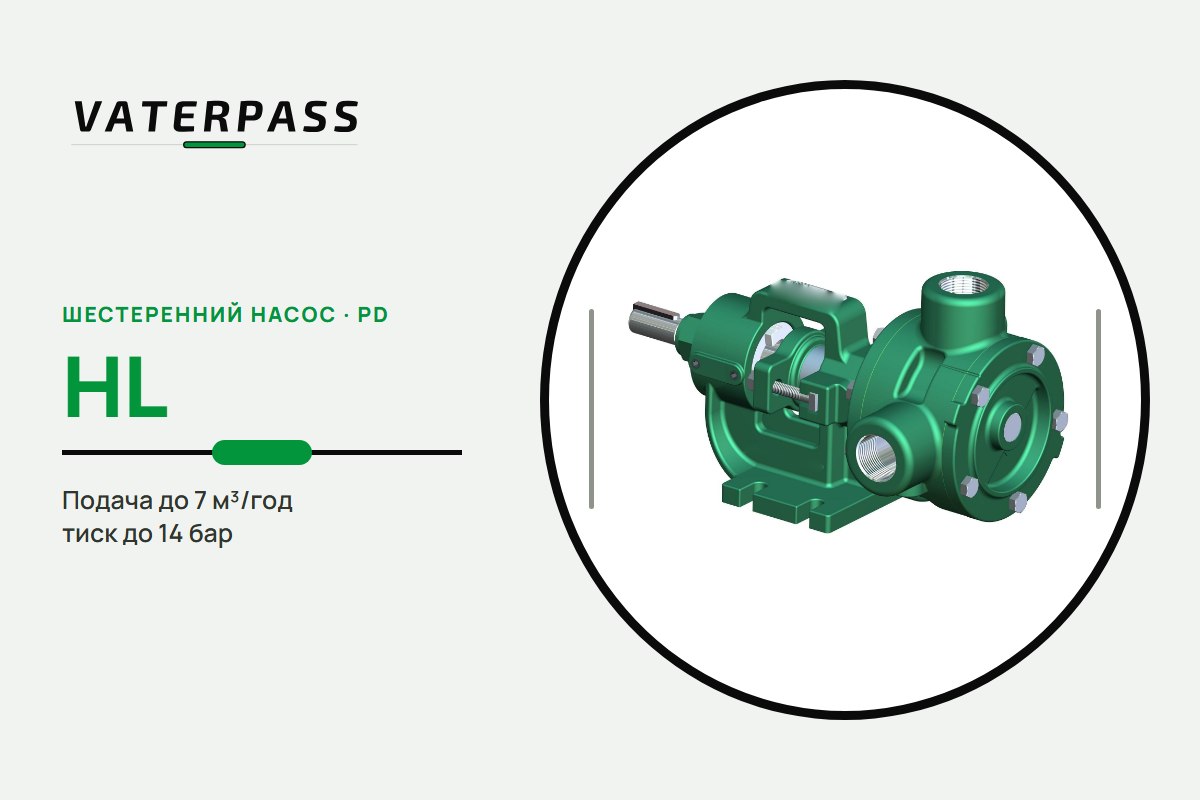

| HL | 1 1/2″ (DN40) | різьба / фланці | 1 750 | 7 | 14 |
| J | 2″ (DN50) | різьба / фланці | 1 150 | 11 | 14 |

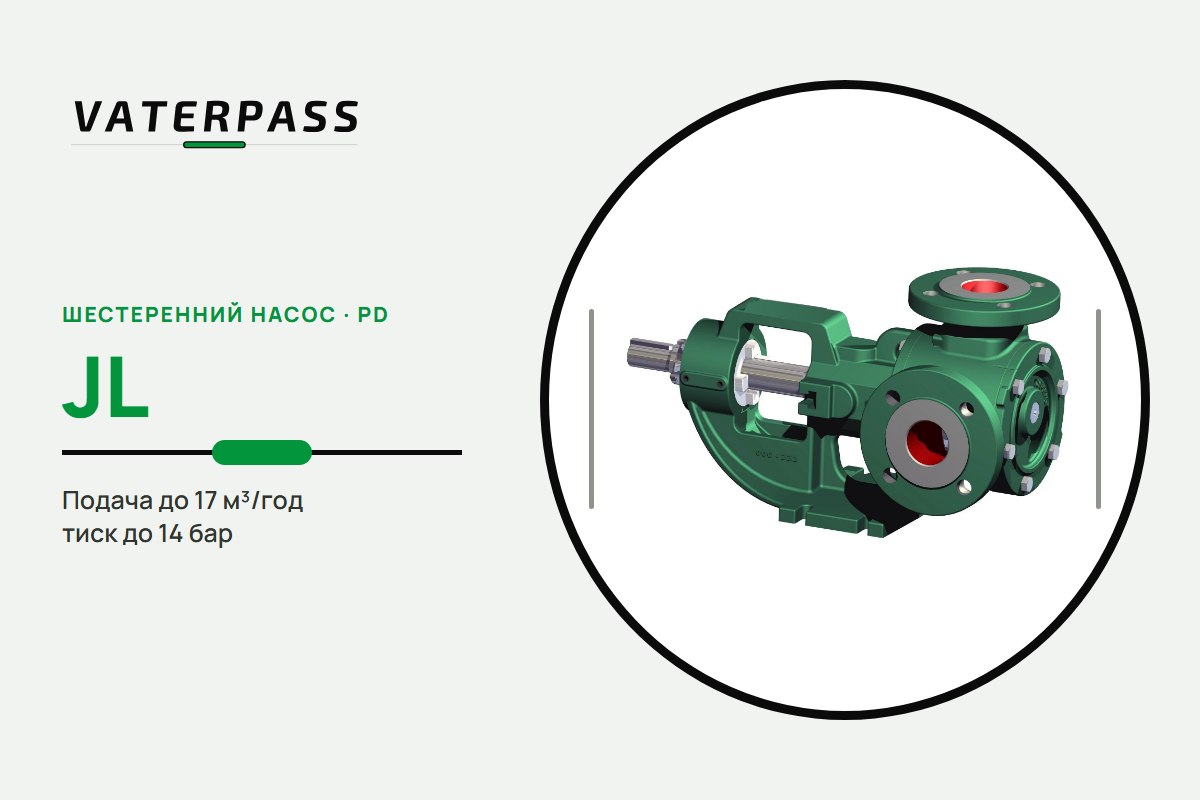

| JL | 2″ (DN50) | різьба / фланці | 1 150 | 17 | 14 |

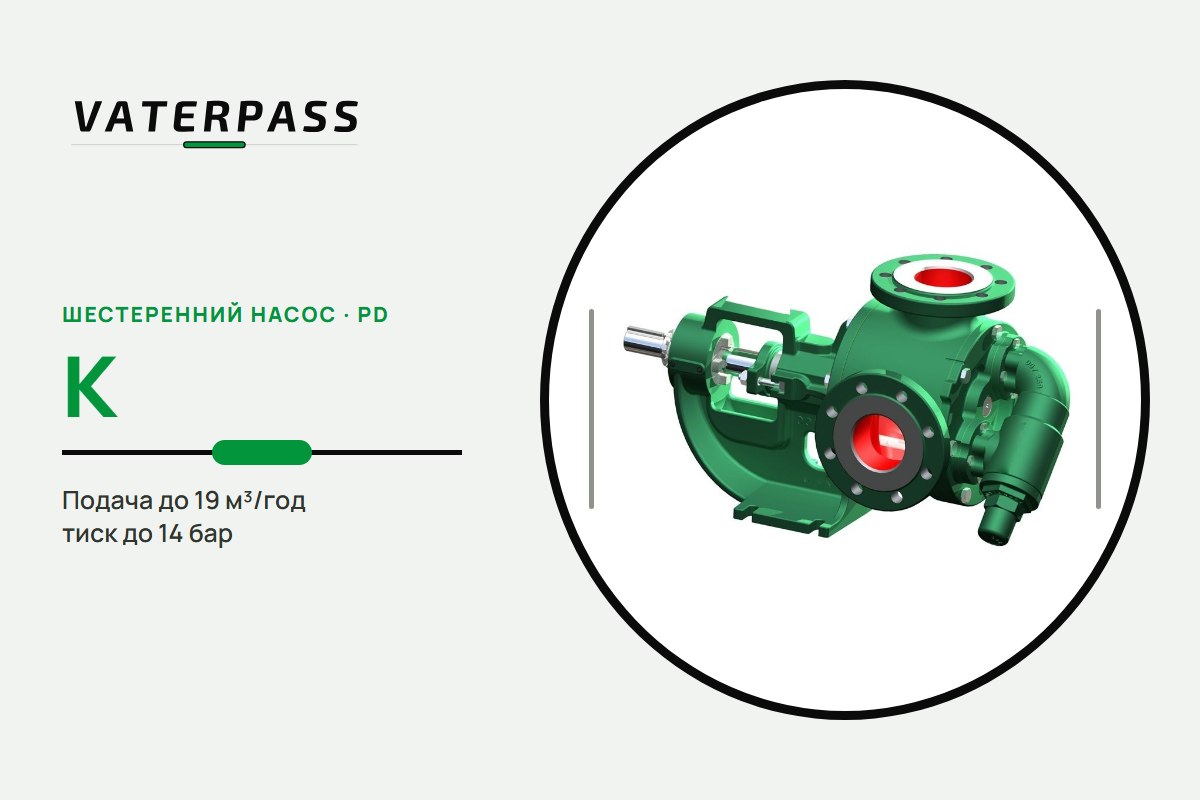

| K | 2″ (DN50) | різьба / фланці | 900 | 19 | 14 |

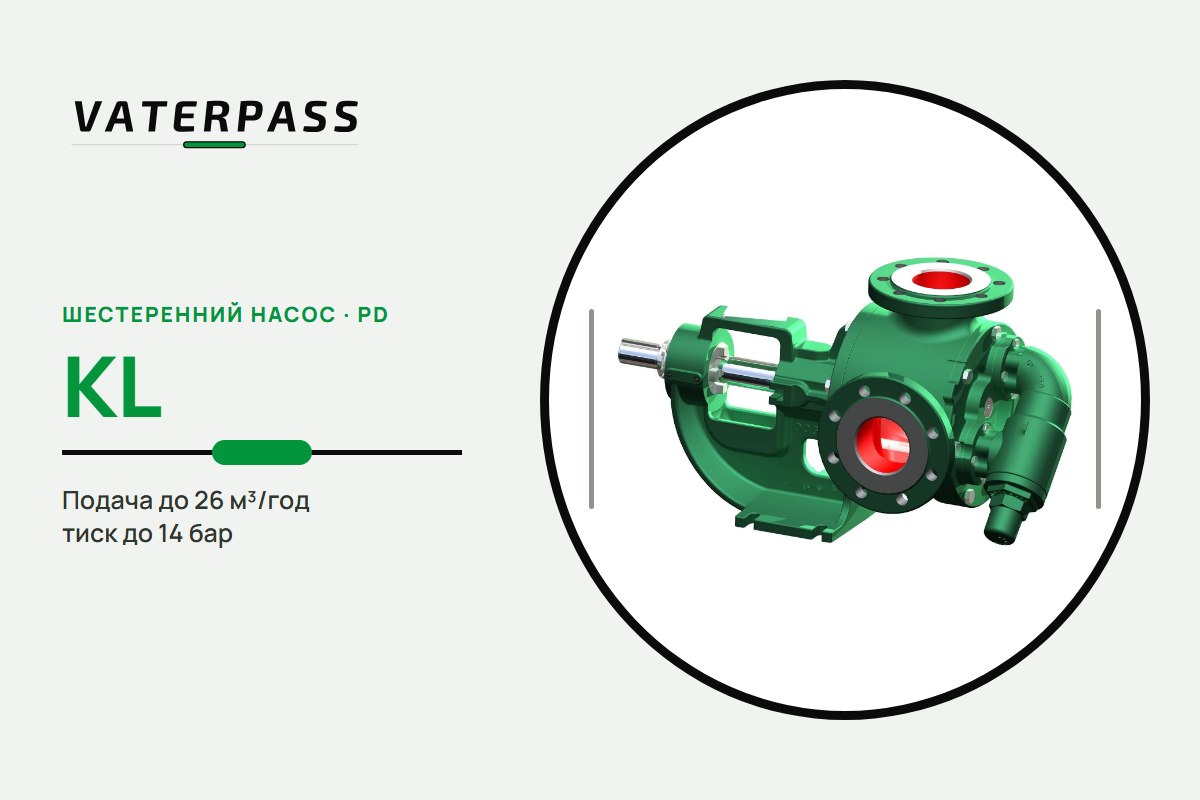

| KL | 2″ (DN50) | різьба / фланці | 900 | 26 | 14 |

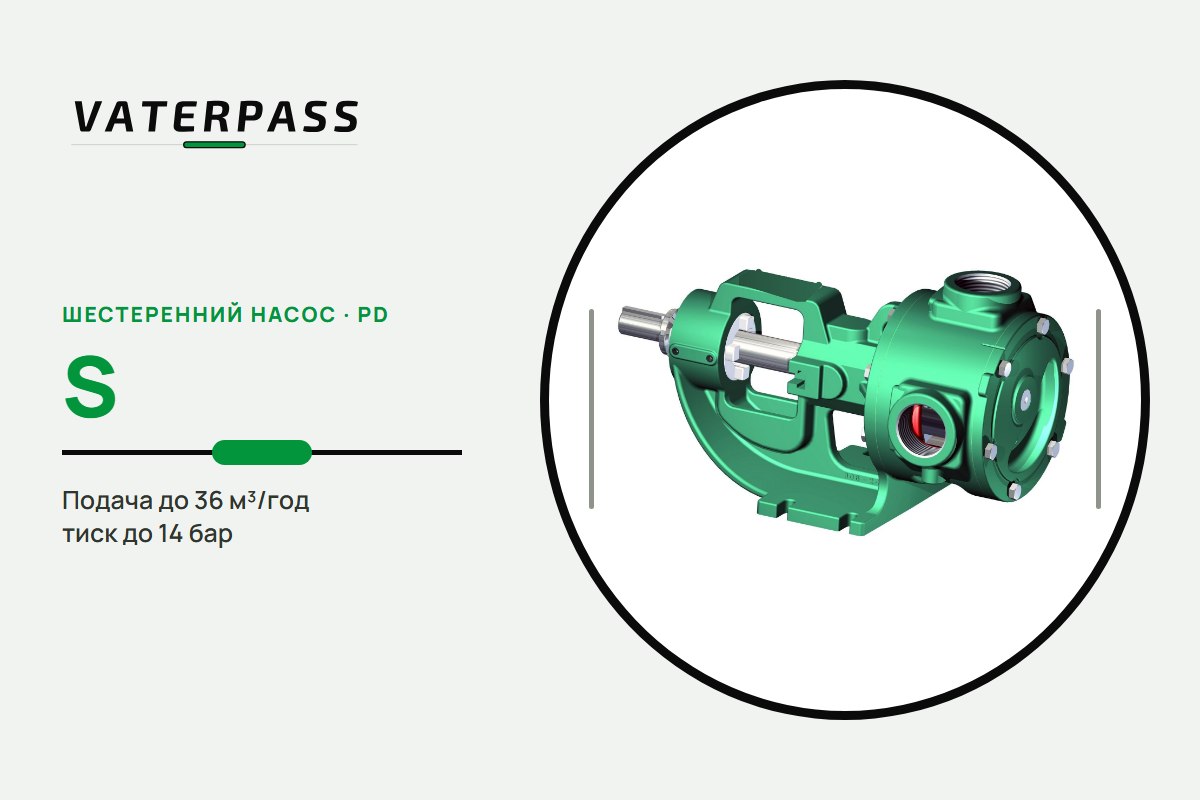

| S | 2 1/2″ (DN65) | різьба / фланці | 750 | 36 | 14 |

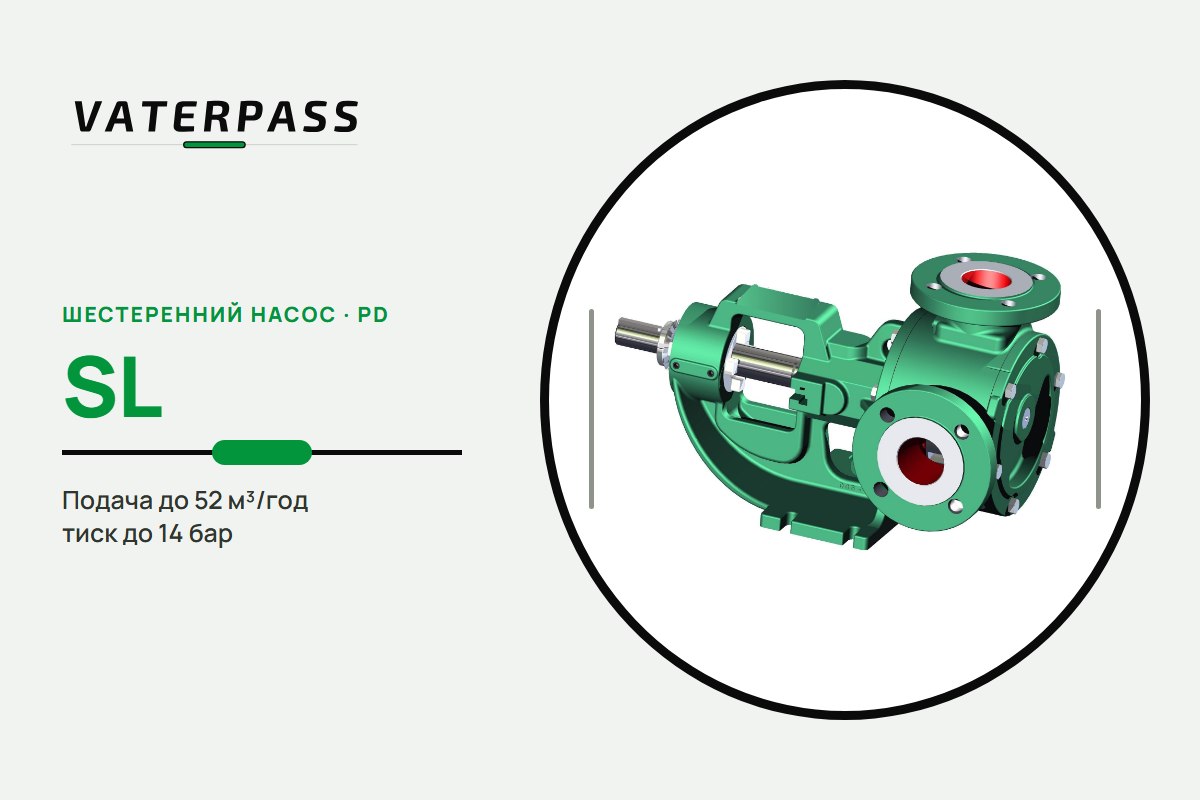

| SL | 2 1/2″ (DN65) | різьба / фланці | 750 | 52 | 14 |

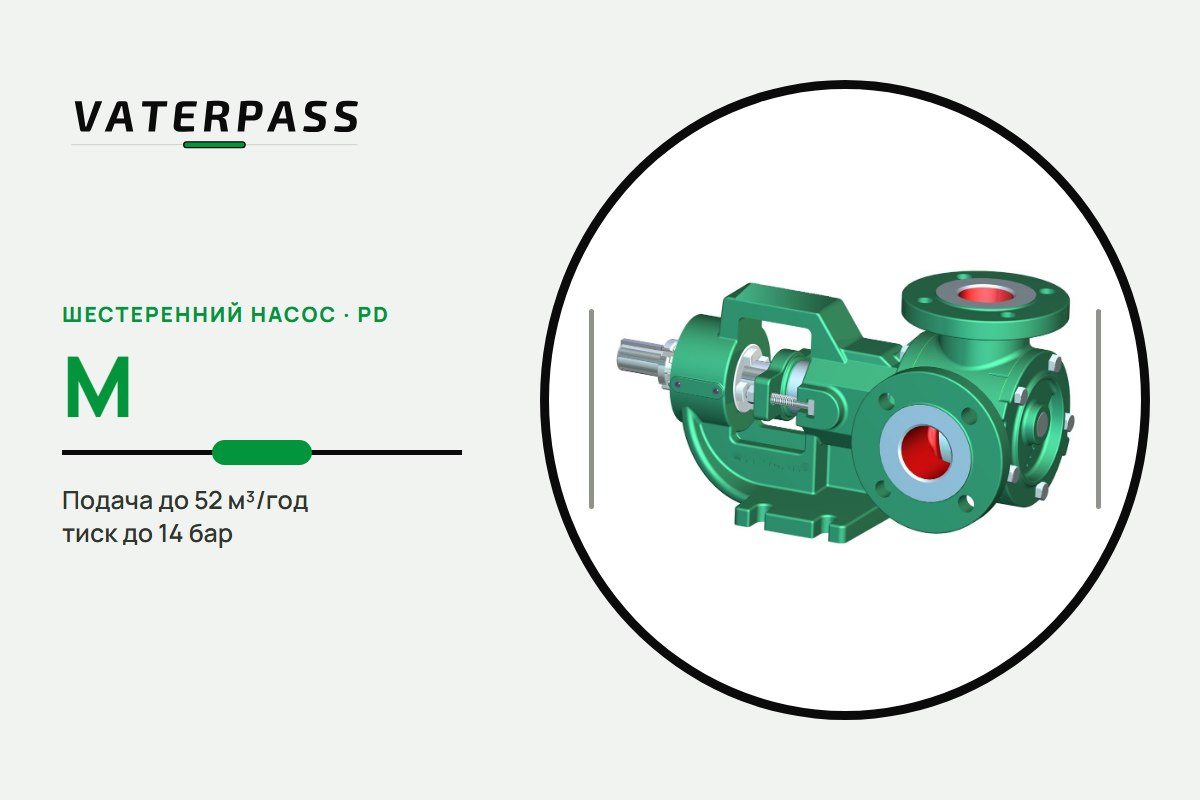

| M | 3″ (DN80) | різьба / фланці | 750 | 52 | 14 |

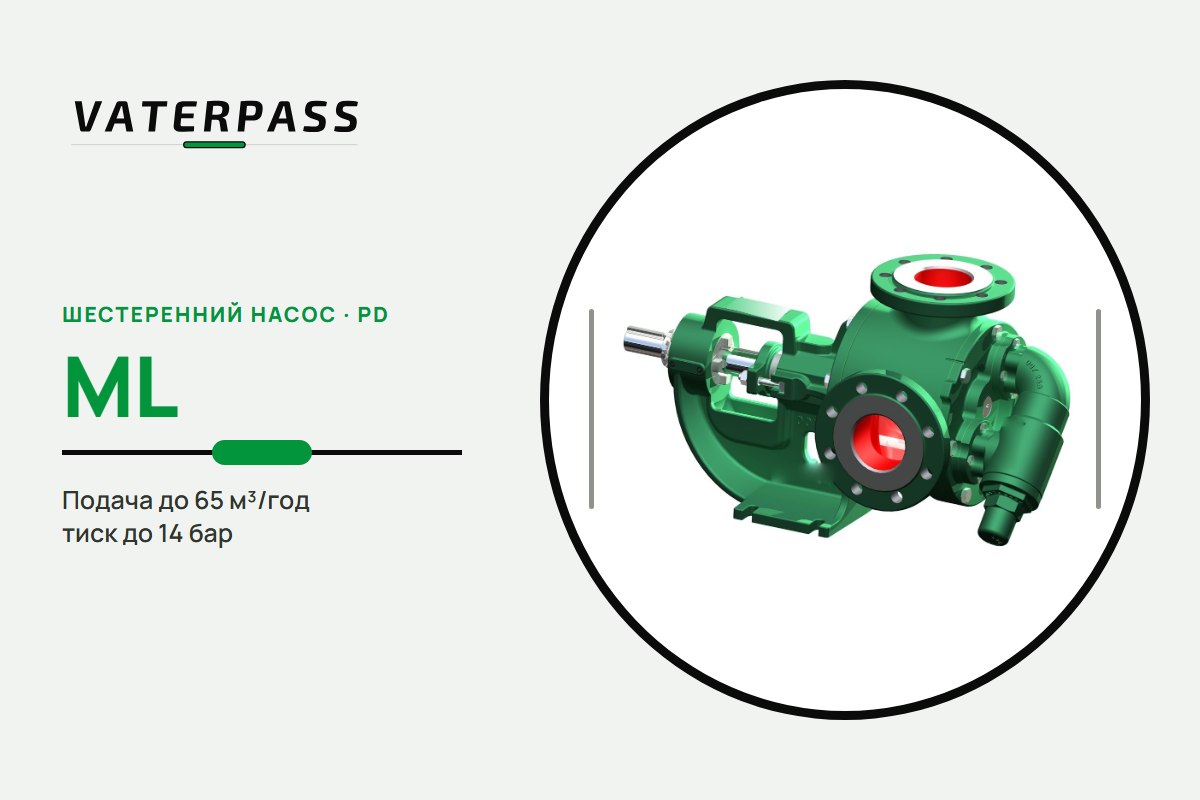

| ML | 3″ (DN80) | фланці | 500 | 65 | 14 |

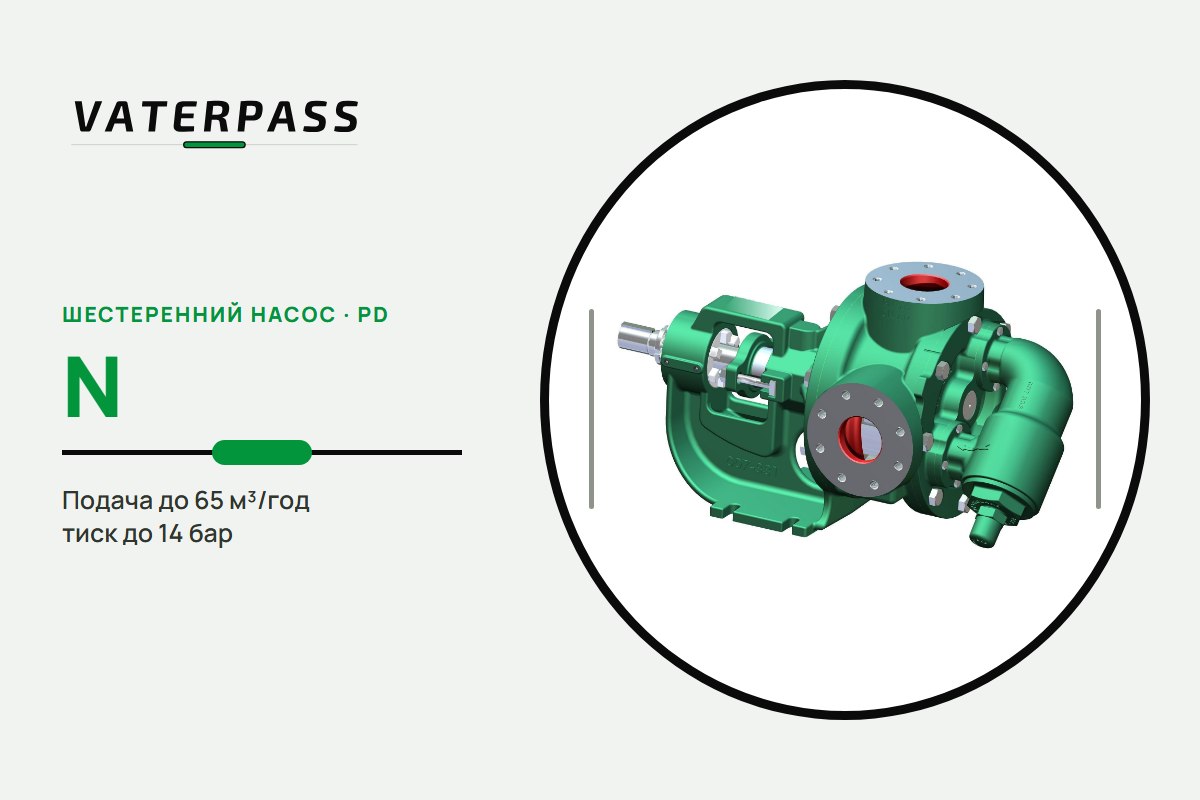

| N | 4″ (DN100) | фланці | 500 | 65 | 14 |
| NL | 4″ (DN100) | фланці | 500 | 113 | 14 |
| P | 5″ (DN125) | фланці | 400 | 120 | 14 |
| R | 6″ (DN150) | фланці | 400 | 157 | 14 |

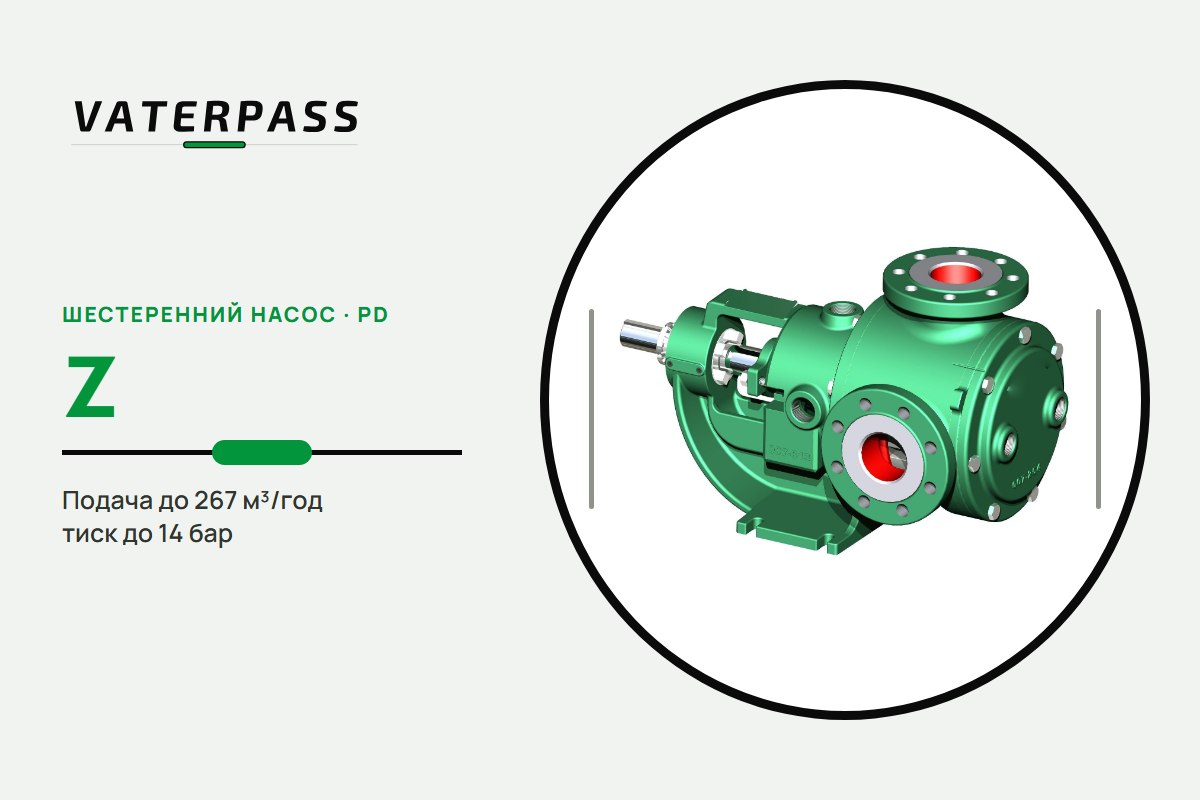

| Z | 8″ (DN200) | фланці | 300 | 267 | 14 |

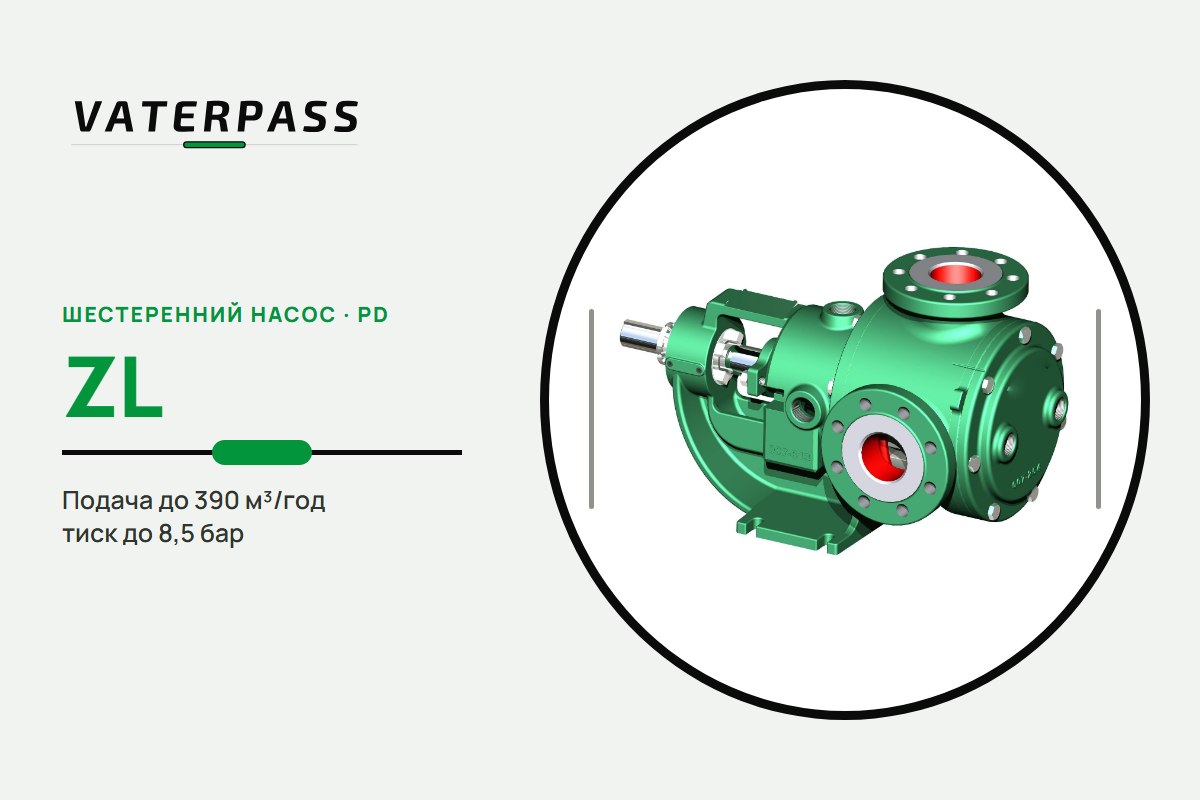

| ZL | 10″ (DN250) | фланці | 300 | 390 | 8,5 |
Подача — при максимальних обертах на воді; для в’язких продуктів оберти знижують. ZL — до 8,5 бар. B і CL — лише різьба BSP/NPT; H…M — різьба або фланці; ML…ZL — лише фланці DIN EN 1092 / ANSI.
Виконання й опції
- Ущільнення вала: сальникова набивка (стандарт), манжета для шоколаду, внутрішнє або зовнішнє торцеве, картриджне одинарне чи подвійне.
- Сорочки обігріву / охолодження: на кришці, корпусі, кронштейні або в будь-якому поєднанні.
- Запобіжний (by-pass) клапан: на кришці або корпусі, зокрема з обігрівом.
- Матеріал корпусу: чавун GG25 (стандарт), високоміцний чавун GGG50, сталь, AISI 304 / 316.
- Втулки: бронза, вуглеграфіт, кераміка, PTFE.
- Патрубки під 90° або 180° (in-line); також моноблочні й швидкісні виконання — за запитом.
- Привід: електродвигун або мотор-редуктор через муфту, ремінна передача, агрегат на рамі.
Переваги
- в’язкість від 1 до 450 000 сСт, температура від −50 до +350 °C
- рівномірна подача без пульсацій, мало залежить від тиску
- реверс: один насос наповнює й спорожнює ємність
- низький NPSHr — менший ризик кавітації
- обслуговування без спецінструменту, корпус повертається на 360°
Часті запитання
Чим PD відрізняється від PM?
PD — внутрішнє зачеплення: великі западини й низькі оберти, тож він краще працює з дуже в’язкими й чутливими продуктами та на великих подачах (до 390 м³/год). PM — зовнішнє зачеплення: компактний, добре тримає вакуум і підходить для дозування, до 50 м³/год.
Чи можна перекачувати бітум і шоколад?
Так. Для них насос комплектують сорочками обігріву на кришці, корпусі й кронштейні, а для шоколаду — спеціальною манжетою на валу.
ТОВ «Ватерпасс» — ексклюзивний постачальник шестеренних насосів Petroland в Україні. На ринку з 2008 року: підбір під вашу рідину, оригінальні запчастини, сервіс у Києві.
