Шестеренные насосы

Шестерённые насосы Vaterpass — объёмные самовсасывающие насосы для чистых жидкостей любой вязкости: от дизельного топлива и растворителей до битума, мазута, шоколада, патоки, смол и полимеров (до 450 000 сСт). Подача — до 390 м³/ч, давление — до 14 бар, температура жидкости — от −50 до +350 °C. В каталоге три линейки: PD с внутренним и PM с внешним зацеплением (завод Petroland, Турция) и компактные самовсасывающие GEAR (завод Liverani, Италия).

Принцип работы шестерённого насоса

Жидкость переносят впадины между зубьями шестерён. Там, где зубья выходят из зацепления, объём растёт, и жидкость всасывается в насос; дальше она движется вдоль стенок корпуса к напорному патрубку, где зубья снова входят в зацепление и вытесняют её. Подача равномерная и почти не зависит от давления, а смена направления вращения меняет направление потока.

• Внутреннее зацепление (PD) — ротор с внутренними зубьями вращает меньшую промежуточную шестерню, а серп разделяет поток. Большие впадины и низкие обороты дают бережную перекачку очень вязких продуктов и большие подачи.
• Внешнее зацепление (PM, GEAR) — две одинаковые шестерни вращаются навстречу друг другу. Компактная конструкция, хороший вакуум, точное дозирование.

Конструкция шестерённого насоса внутреннего зацепления Vaterpass PD

1. Корпус насоса — чугун GG25, под заказ — высокопрочный чугун, сталь или AISI 304 / 316; патрубки под 90° или 180°.
2. Ротор с валом — шестерня с внутренними зубьями, которая вращает промежуточную шестерню.
3. Палец промежуточной шестерни на крышке — неподвижная ось, на которой вращается промежуточная шестерня; рядом — серп, разделяющий поток.
4. Предохранительный клапан — by-pass на крышке: при избыточном давлении перепускает жидкость с нагнетания на всасывание.
5. Втулка кронштейна — опора вала между корпусом и подшипником; бронза, углеграфит, керамика или PTFE.
6. Кронштейн — соединяет насос с опорой и держит вал; в окне — уплотнение вала.
7. Шариковый подшипник — воспринимает радиальные и осевые нагрузки вала.
8. Приводной вал — соединяется с двигателем или мотор-редуктором через муфту или ременную передачу.

Серии и исполнения

• PD — внутреннее зацепление, с кронштейном — 19 типоразмеров B–ZL, до 390 м³/ч и 14 бар; битум, шоколад, мазут, смолы; рубашки обогрева, by-pass клапан.
• PM — внешнее зацепление — 12 типоразмеров PM 15–PM 100, до 50 м³/ч и 10 бар; масла, топливо, смолы, дозирование.

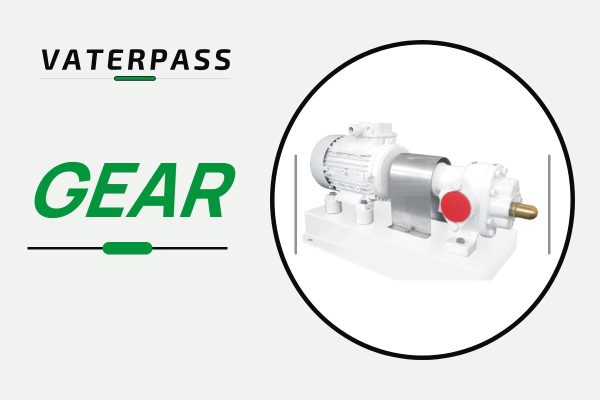

• GEAR — самовсасывающие моноблоки и агрегаты — до 56,4 м³/ч и 10 бар; масло, мазут, дизельное топливо.

Преимущества

• Любая вязкость — от 1 до 450 000 сСт, зазоры и обороты подбирают под продукт.
• Равномерная подача без пульсаций, мало зависит от давления в линии.
• Самовсасывание и реверс — один насос наполняет и опорожняет ёмкость.
• Горячие продукты — рубашки обогрева на крышке, корпусе и кронштейне, до +350 °C.
• Простой сервис — две подвижные детали, обслуживание без специнструмента.

Где применяют

Нефтепереработка и асфальтобетонные заводы (битум, мазут, гудрон), топливные склады и котельные (дизель, мазут, отработанное масло), пищевая промышленность (шоколад, патока, глюкоза, растительное масло, мёд), химия и краски (смолы, клеи, лаки, полимеры, растворители), машиностроение (системы смазки и циркуляции масла), дозирование вязких компонентов.

Как подобрать шестерённый насос

Сообщите название жидкости, её вязкость и температуру, нужную подачу (м³/ч) и давление, условия всасывания, тип присоединений и желаемый привод. Инженеры Vaterpass подберут тип зацепления, типоразмер, частоту вращения, материалы, уплотнение и обогрев.

Частые вопросы

Внутреннее или внешнее зацепление?

Внутреннее (PD) — для очень вязких, горячих и чувствительных продуктов и больших подач: битум, шоколад, патока, мазут. Внешнее (PM, GEAR) — компактное и дешевле, хорошо для масел, топлива, смазок и дозирования.

Можно ли перекачивать жидкости с частицами?

Шестерённые насосы предназначены для чистых жидкостей: твёрдые частицы изнашивают шестерни и втулки. Для продуктов с включениями подойдут винтовые или импеллерные насосы Vaterpass.

Можно ли запускать насос всухую?

Нет. Втулки и уплотнение смазывает сам продукт, поэтому перед пуском корпус должен быть заполнен жидкостью; для защиты линии используют предохранительный (by-pass) клапан.

ООО «Ватерпасс» — эксклюзивный поставщик шестерённых насосов Petroland и Liverani в Украине. На рынке с 2008 года: подбор под вашу жидкость, оригинальные запчасти, сервис в Киеве.
